日本PEACOCK孔雀百分表的使用方法

文章出處:深圳市春亨工具儀器有限公司 人氣:-發表時間:2021-02-05 17:00:00

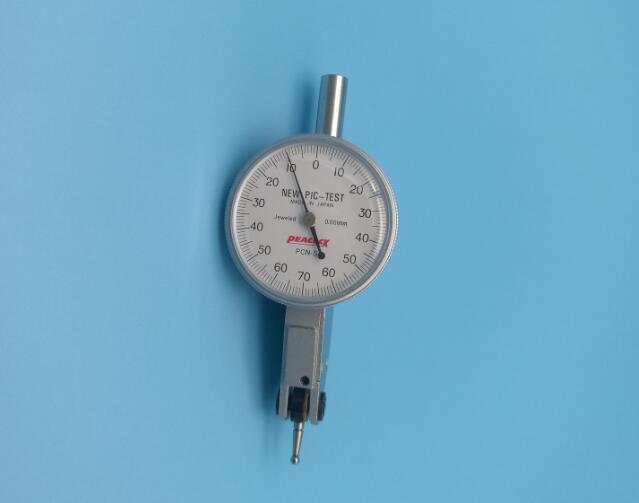

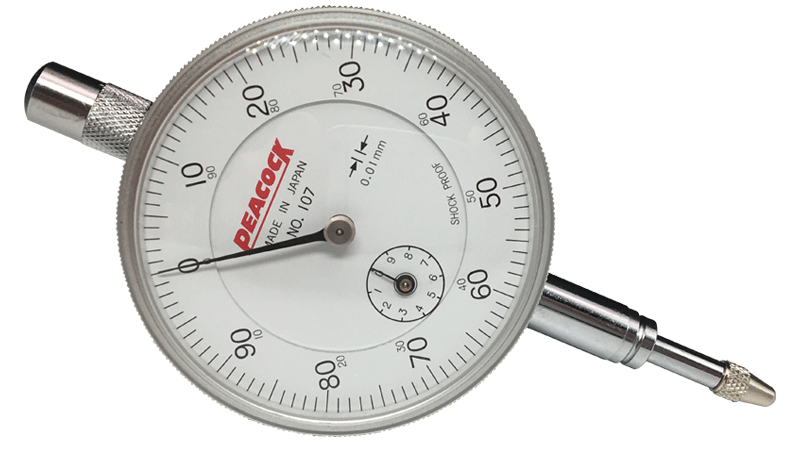

日本PEACOCK孔雀百分表的使用方法


    在所有機械零件測量工具中,百分表是屬于其中的一種長度測量工具,它的刻度值為0.01mm,是一種測量精度比較高的一種指示類量具,目前百分表已經被廣泛應用于測量工件的幾何形狀誤差及位置誤差等。




    百分表概述


    百分表是一種精度較高的比較量具,它只能測出相對數值,不能測出優良值,主要用于檢測工件的形狀和位置誤差(如圓度、平面度、垂直度、跳動等),也可用于校正零件的安裝位置以及測量零件的內徑等。


    百分表的結構


    百分表的構造主要由3個部件組成:表體部分、傳動系統、讀數裝置。


    百分表的工作原理



    百分表的工作原理,是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,變為指計在刻度盤上的轉動,從而讀出被測尺寸的大小。百分表是利用齒條齒輪或杠桿齒輪傳動,將測桿的直線位移變為指針的角位移的計量器具。


    百分表的讀數方法


    百分表的讀數方法為:先讀小指針轉過的刻度線(即毫米整數),再讀大指針轉過的刻度(即小數部分),并乘以0.01,然后兩者相加,即得到所測量的數值。



    百分表的主要應用


    現在百分表的一個非常重要的應用就是用來測量形狀和位置誤差等機械測量,如圓度、圓跳動、平面度、平行度、直線度等,目前利用百分表來測量機械形位誤差有個非常簡單且效率高的方法,就是可以直接利用我們的數據分析儀連接百分表來測量,無需人工讀數,數據分析儀軟件可對百分表數據進行采集及分析數據,并計算出各測量結果,可以大大提高測量效率。


    使用百分表的注意事項



    (1)使用前,應檢查測量桿活動的靈活性。即輕輕推動測量桿時,測量桿在套筒內的移動要靈活,沒有如何卡頓現象,每次手松開后,指針能回到原來的刻度位置。


    (2)使用時,必須把百分表固定在可靠的夾持架上。切不可貪圖省事,隨便夾在不穩固的地方,否則容易造成測量結果不準確,或摔壞百分表。


    (3)測量時,不要使測量桿的行程超過它的測量范圍,不要使表頭突然撞到工件上,也不要用百分表測量表面粗糙度或有顯著凹凸不平的工作。


    (4)測量平面時,百分表的測量桿要與平面垂直,測量圓柱形工件時,測量桿要與工件的中心線垂直,否則,將使測量桿活動不靈或測量結果不準確。


    (5)為方便讀數,在測量前一般都讓大指針指到刻度盤的零位。


    百分表維護與保養



    (1)遠離液體,不使冷卻液、切削液、水或油與內徑表接觸。


    (2)在不使用時,要摘下百分表,使表解除其所有負荷,讓測量桿處于自由狀態。


    (3)成套保存于盒內,避免丟失與混用。


    孔雀百分表作為一種精度較高的長度測量工具,其測量精度可達到0.01mm,另外還有一種測量精度比百分表更高的測量儀器,那就是千分表,千分表的測量精度可達到0.001mm,是比百分表精度更高的測量工具。在實際測量應用中,我們可根據工件尺寸測量的要求來決定選擇哪種工具。
